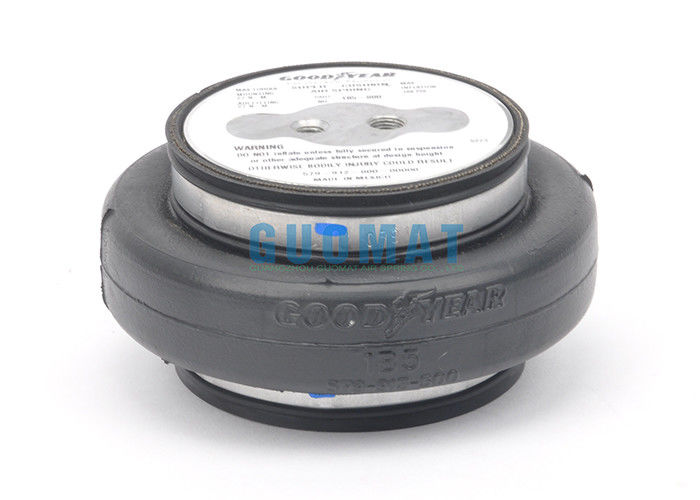

579-913-500 فنر هوای پیچ خورده لاستیکی 1B5-800 کیسه هوای محرک پنوماتیک گودیر

کیسه هوای محرک پنوماتیک گودیر 1B5-800 579-913-500 فنر هوای پیچ خورده لاستیکی

توضیحات محصول

GOODYEAR 1B5-800

GOODYEAR 1B5 800

GOODYEAR 1B5800

GOODYEAR FLEX NO.579-913-500

GOODYEAR FLEX NO.579913500

GOODYEAR FLEX NO.579 913 500

CONTITECH FS40-6

CONTITECH FS 40-6

CONTITECH FS 40-6 CI

CONTITECH FS 40-6 CI G1/8

CONTITECH FS 40-6 CI G1/8 M8

CONTITECH FS40-6 CI G1/8 M8

ENIDINE YM FS 40-6 1 YMFS40-6 1 YMFS406

ENIDINE YM FS 40-6 CI G1/8 M8

ENIDINE YI FS 40-6-000 1 YIFS40-6-000 1 YIFS406000

ENIDINE YI FS 40-6 CI 1/8NPT 3/8-16UNC

PHOENIX SP1B04

PHOENIX SP1 B 04

FES EB-145-60/ EB 145 60/ EB14560

WEFORMA WBE100-E1 1 WBE100 E1 / WBE100E1

NUMATICS ASNS10-2-1/ ASNS102 1/ ASNS1021

VIGOR 1B5001 / 1B 5001

VKNTECH 1B 4060 11B4060

EAA 1E40-6 /1E406 /1E406

اطلاعات فنی کیسه هوای گودیر

قطر صفحه پوشش بالا: Ø90 میلی متر

قطر صفحه پوشش پایین: Ø90 میلی متر

پیچ پیچ صفحه پوشش بالا / دندانه گل میخ: M8X1.25

پیچ و مهره صفحه پوشش پایین / دندانه گل میخ: 2XM8X1.25

فاصله بین گل میخ و سوراخ هوا: Ø20 میلی متر

فاصله مرکز پیچ از صفحه پوشش پایین: Ø20 میلی متر

سوراخ هوا: G1/8

حداکثر قطر زیر لاستیکی: حداکثر.145 میلی متر

سکته کاری: 50 تا 110 میلی متر

توجه داشته باشید

1. خطوط مرکزی سوراخ نصب و اتصالات هوای نگهدارنده بالایی و سوراخ‌های نصب نگهدارنده پایینی که در 2± درجه تراز هستند

2. باد نکنید مگر اینکه کاملاً در سیستم تعلیق یا ساختار مناسب دیگر در ارتفاع دسینگ محکم شده باشد.

بدون تایید Goodyear بیش از 6.9 بار باد نکنید.
فشار بیش از 11 بار تحت هیچ شرایطی نباشد.

3. سکته مغزی قابل استفاده از حداقل ارتفاع شروع می شود.
4.ASSEMLBY از بالا و پایین توسط صفحه قطر حداقل 95 میلی متر پشتیبانی می شود.
5. گشتاور بست در هنگام نصب از 27 نیوتن متر تجاوز نکند.

کیسه هوای تجهیزات صنعتی زیر فنرهای هوای گودیر است که ما داریم
