| محل منبع: | چین |
| نام تجاری: | GUOMAT |
| گواهی: | ISO/TS16949:2009 |
| شماره مدل: | 3H580384 |
| مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
|---|---|
| جزئیات بسته بندی: | جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند |
| زمان تحویل: | 2-8 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، پی پال یا دیگران |
| قابلیت ارائه: | 1000 قطعه در هفته |
| مواد: | آلیاژ آلومینیوم و لاستیک | Firestone: | W01-358-7306 |
|---|---|---|---|
| ضمانتنامه: | 12 ماه | وزن خالص: | 19.5 کیلو گرم |
| نام دیگر: | مقره هوا بهار صنعت | توانایی فشار: | 0.2-0.8 M Pa |
| وزن ناخالص: | 20.5 کیلو گرم | حلقه فلنج: | با یا بدون |
| روش اتصال: | اتصال فلنج | اندازه حلقه فلنج: | 638 میلی متر |
| DIR CIRCLE BIA: | 596 میلی متر | ||
| برجسته: | سوراخ پیچ پیچ فنر هوا صنعتی,W01-358-7306,638 میلی متر سوراخ پیچ فنر هوا صنعتی |
||
W01-358-7306 Firestone Industrial Air Springs سوراخ پیچ اینچ دو ضخیم با مقاومت بالا سبک 321
مشخصات فنر هوای پیچ خورده سه گانه صنعتی
توضیحات مجلس
شرح
دستور مونتاژ شماره
سبک 321
مهره های آلومینیومی گردنی آجدار (فاصله نابرابر) 17/8 b، n، w
شماره دم فایرستون:321
شماره قطعات Firestone: W01-358-7306
شماره قطعات Firestone: W01 358 7306
شماره قطعات Firestone: W013587306
اندازه های W01-358-7306 Firestoneبهار هوا:
| شماره قطعه سازنده |
W01-358-7306 ، W013587306 ، W01 358 7306 WO1-358-7306 ، WO13587306 WO1 358 7306 |
حلقه مهره نوع | 4 |
| حداکثر قطر @ 7 بار (میلی متر) | 709 | کمرنگ # C (قطر دایره پیچ و مهره میلی متر) | 597 |
| حداکثر ارتفاع (میلی متر) | 114 | # پیچ و مهره (هر حلقه) | 32 |
| حداکثر سکته مغزی (میلی متر) | 361 | ارتفاع طراحی (میلی متر) | 381 |
| حداقل ارتفاع قابل استفاده (میلی متر) | 475 | 3 نوار (kN) | 78.5 |
| 25 میلی متر (کیلو نیوتن) | 174.6 | 5 نوار (کیلو نیوتن) | 132.9 |
| 50٪ حداکثر سکته مغزی (kN) | 150 | 7 بار (کیلو نیوتن) | 187.9 |
| حداکثر سکته مغزی (kN) | 106.5 | فرکانس طبیعی (5 bar) (fn (هرتز) | 1.2 |
| تکنیگرام قابل اجرا؟ | 113 | 7 هرتز | 97 |
| مواد | 2-لایه ، سیم با مقاومت بالا | 13 هرتز | 99.3 |
| 25 هرتز | 99.8 |
داده های W01-358-7306 Firestone بهار هوا:
|
ارتفاع مونتاژ (میلی متر)
|
440 | 400 | 360 | 320 | 280 | 240 | 200 | 160 | |
| حجم @ 7 BAR (سانتی متر مکعب) | 135784 | 125615 | 114722 | 102796 | 90465 | 77839 | 64589 | 50778 | |
| EFF Area @ 7 BAR (سانتی متر مربع) | 2394 | 2596 | 2757 | 2897 | 3026 | 3151 | 3277 | 3407 | |
|
نیروی kN
|
@ 3 BAR
|
67.39 | 74.50 | 80.12 | 84.65 | 88.33 | 63/91 | 95.16 | 99.35 |
|
@ 4 BAR
|
92.19 | 101.14 | 108.37 | 114.48 | 71/119 | 124.49 | 35/129 | 85/134 | |
|
@ 5 BAR
|
116.52 | 127.36 | 136.16 | 143.61 | 150.09 | 08/156 | 162.19 | 98/168 | |
|
@ 6 BAR
|
143.26 | 70/155 | 165.72 | 174.35 | 182.12 | 189.54 | 197.05 | 204.99 | |
|
@ 7BAR
|
167.54 | 181.66 | 94. 192. | 202.76 | 211.80 | 220.56 | 229.36 | 238.43 |
داده های 2 W01-358-7306 Firestone بهار هوا:
| مشخصات دینامیکی در ارتفاع طراحی 380 میلی متر (فقط برای طراحی جداکننده Airmount لازم است) | |||
|
پیمانه فشار (بار) |
بار (KN) | نرخ بهار (kN / m) | فرکانس طبیعی هرتز |
| 3 | 77.48 | 465 | 1.22 |
| 4 | 95.104 | 592 | 1.18 |
| 5 | 132.00 | 716 | 1.16 |
| 6 | 98/160 | 839 | 1.14 |
| 7 | 187.60 | 954 | 1.12 |

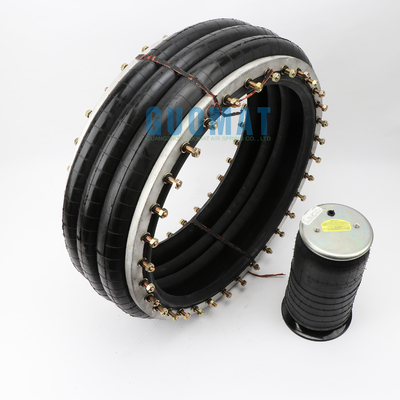

جزئیات آن 1 مورد W01-358-7306 Firestone است بهار هوا:
جزئیات 2 سنگ W01-358-7306 Firestone را نشان می دهد بهار هوا:
