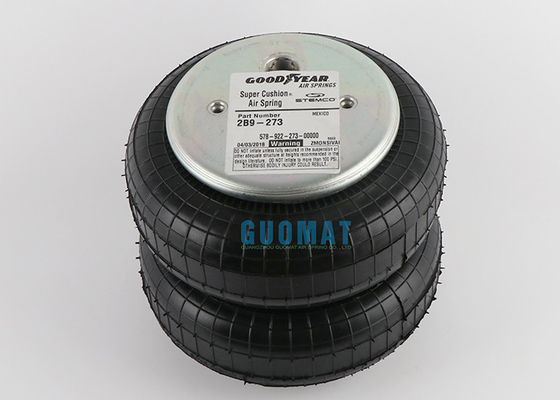

2B9-273 Goodyear Air Spring 578922273 برای Weweler US6910F

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Goodyear
گواهی:	ISO/TS16949:2009
شماره مدل:	2B9-273

پرداخت:

مقدار حداقل تعداد سفارش:	1 کامپیوتر
جزئیات بسته بندی:	جعبه کارتن قوی یا همانطور که مشتریان نیاز دارند
زمان تحویل:	2-8 روز کاری
شرایط پرداخت:	T / T ، Western Union ، پی پال یا دیگران
قابلیت ارائه:	1000 قطعه در هفته

مخاطب

توضیحات محصول جزئیات

مواد:	فولاد و لاستیک	سال خوب:	2B9-273
ضمانتنامه:	12 ماه	وزن:	3/3 کیلوگرم
نام دیگر:	کیسه های لاستیکی هوا	توانایی فشار:	0.2-0.8 M Pa
ورودی هوا:	1 / 4NPTF	پیچ:	2XM8
برجسته کردن:	2B9-273 , 578922273 , US6910F Goodyear Air Spring

2B9-273 Goodyear Industrial Spring Spring NO NO.578922273 برای Weweler US6910F

تولید کننده تجهیزات اصلی OEM:

2B9-273 مشخصات و داده های فنی Goodyear

Goodyear: 2B9-273؛2B9 273؛12B9273
شماره گودیر فلکس: 578-92-3- 202 ؛ 57892 3؛578923202

سنگ آتش:W01-M58-6183

ContiTech:FD 200-25 CI G 1/4

فنر هوا صنعتی نوع دمنده ،

دو پیمایش کنید ،

منطقه موثر 200 سانتی متر مربع ،

حداکثر سکته 25 سانتی متر ،

صفحه فشار چین دار ،

نخ داخلی ، G1 / 4 BSPP ، جبران
شرکت تولید کننده: سال خوب
حداکثر فشار تورم
120 psi
نوع ورودی هوا
متریک
ورودی هوا
1/4 "
سلسله
ج
نوع دمنده
کانولوشن دوتایی
وزن
7.76 پوند
شماره قطعه سازنده: 2B9-273

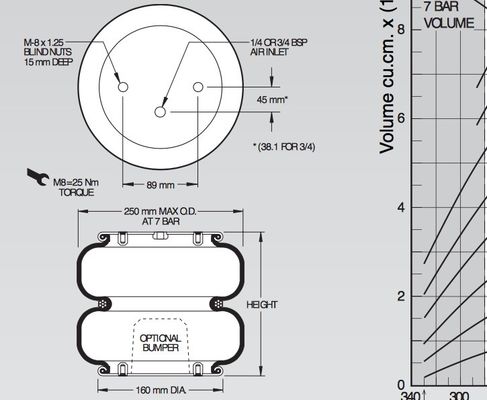

داده های تکنیکی:

قطر پوشش بالا: 6.31 اینچ / 160 میلی متر
تعداد پیستون های پایین: 3090
قطر پوشش پایین: 6.31 اینچ / 160 میلی متر
فاصله مرکز پیچ: 89 میلی متر
فاصله بین مهره ها 44.5 میلی متر است
دندان پیچ پیچ (مهره) بالا: 2 عدد X M8
دندان پیچ پیچ (مهره) پایین: 2 عدد X M8
سوراخ لاستیکی قطر MAX: 251 میلی متر
سوراخ لاستیکی قطر طبیعی 224 میلی متر
ضربه کاری: تا 260 میلی متر تا MIN 75 میلی متر
دریچه هوا / ورودی هوا: 1/4 NPT

نحوه محاسبه مواد پنوماتیک ، مانند

• جرمی که باید 2000 متر (کیلوگرم) بلند شود
• سکته مغزی دلخواه 190 ثانیه (میلی متر)
• تعداد چشمه های هوا 4 N
• حداقل ارتفاع نصب 190 ساعت در دقیقه (میلی متر)
• حداقل قطر نصب 500 D (میلی متر)
• فشار هوا 6 P (نوار)

جداسازی ارتعاش - مقادیر مشخصه پویا ارتفاع طراحی H: توصیه شده 210 میلی متر ، حداقل 195 میلی متر
فشار p [bar]	3	4	5	6	7	8	جلدV [l]
نیرو (بار) [kN]	5.2	7.1	9	10.7	12.4	14.5
نرخ فنر [N / mm]	79.5	103	126.5	150	173.5	197	5.9
فرکانس طبیعی [هرتز]	2.0	1.9	1.9	1.9	1.9	1.9

کاربرد پنوماتیک - مقادیر مشخصه ساکن نیروی F [kN]
فشار p [bar]		3	4	5	6	7	8	جلدV [l]
ارتفاع H [میلی متر]	230	4.21	5.7	7.2	8.73	10.3	12	6.4
	200	5.8	7.78	74/9	11.7	13.8	15.9	5.7
	170	96/6	9.3	11.7	14.1	16.5	19	5
	140	7.86	10.5	13.2	15.8	18.5	21.3	4.1
	110	8.52	11.4	14.2	17.1	19.9	22.9	3.4
	80	9.07	12	15	18	21	24.1	2.5
