| محل منبع: | چين |
| نام تجاری: | GUOMAT |
| گواهی: | ISO/TS16949:2009 |
| شماره مدل: | 2B53022 |
| مقدار حداقل تعداد سفارش: | 1pc |
|---|---|
| جزئیات بسته بندی: | جعبه کارتن قوی و یا به عنوان مشتریان نیاز دارند |
| زمان تحویل: | 2-8 روز کاری |
| شرایط پرداخت: | T / T، Western Union، Paypal یا دیگران |
| قابلیت ارائه: | در هفته 1000PCs |
| مواد: | فولاد و لاستیک | Contitech: | FD530-22 |
|---|---|---|---|
| ضمانتنامه: | 12 ماه | وزن: | 6.9 کیلوگرم |
| نام دیگر: | کیسه های تعلیق هوا | توانایی فشار: | 0.2-0.8 M Pa |
| اندازه بسته: | 38 * 38 * 22 سانتی متر | ||
| برجسته: | چشمه هوای پیچیده,چشمه هوا کمکی |
||

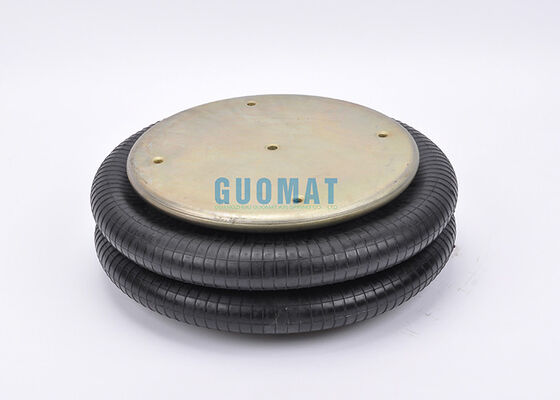

FD 530-22 CI دو صنعتی کیسه های هوا محرک فنر فنر
پارامترهای فنی
❶مهره / مهره کور
صفحه رویه پلاستیکی پیچ (مهره ای): 4 عدد X M10X1.75
فاصله مرکز پیچ از صفحه جلد بالا: 159 میلی متر
دندانه دار صفحه پیچ پایین (مهره): 2 عدد X M10X1.75
فاصله مرکز پیچ از صفحه روکش پایین: 159 میلی متر
❷ سوراخ گاز / ورودی هوا / اتصالات هوا
سوراخ گاز / ورودی هوا: 3 / 4NPT ، گل میخ ترکیبی / گل میخ ورودی هوا
❸ صفحه پوشش
قطر صفحه رویه بالا (عرض): 315 میلی متر
قطر صفحه روکش پایین (عرض): 315 میلی متر
❹دمنده لاستیکی
لاستیک Bellows MAX قطر: 395 میلی متر
حداکثر ارتفاع: 300 میلی متر
سکته مغزی: 90 میلی متر
❺ بلوک سپر / بلوک بافر
با Bumper Block
❻ حلقه گردن / حلقه گردن
With Girdle Hoop: One Pieces of Girdle Hoop
تایپ کنید
شماره سفارش.
فقط دمبل لاستیکی
60406
با صفحات چین دار ، ورودی هوا G1 / 4
A = 79.4 میلی متر خارق العاده
61362
با صفحات چین دار ، ورودی هوا G3 / 4
A = 79.4 میلی متر خارق العاده
66512
با صفحات چین دار ، ورودی هوا G1
A = 79.4 میلی متر خارق العاده
2682075000
وزن کلی 6.9 کیلوگرم
تولید کننده تجهیزات اصلی OEM:
شماره گوامات: 22B53022
شماره Contitech: FD530-22 311
شماره Contitech: FD530 22 311
شماره Contitech:همچنین به عنوان شناخته می شود: 64545 ،
شماره Contitech:FD530-22321
قابل مقایسه: W013587136 ،
W01-358-7136 ،
WO13587136 ،
WO1-358-7136
FIRESTONE: 21T2 W01-358-7135
FIRESTONE: 21T2 W01 358 7135
FIRESTONE: 21T2 W013587135
GOODYEAR: 2B14-360
GOODYEAR: 2B14360
GOODYEAR: 2B14 360
GOODYEAR :: 556 22 8 554
سال خوب:: 556-22-8-554
سال خوب:: 556228554
|
جداسازی ارتعاش - مقادیر مشخصه پویا ارتفاع طراحی H: 250 میلی متر توصیه می شود ، حداقل 225 میلی متر |
|||||||
|
فشار p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
جلدV [l] |
|
نیرو (بار) [kN] |
15.2 |
20.7 |
25.8 |
31.5 |
36.8 |
42 |
|
|
نرخ فنر [N / mm] |
222.5 |
286 |
349.5 |
413 |
476.5 |
540 |
19
|
|
فرکانس طبیعی [هرتز] |
1.9 |
1.8 |
1.8 |
1.8 |
1.8 |
1.7 |
|
|
کاربرد پنوماتیک - مقادیر مشخصه ساکن نیروی F [kN] |
||||||||
|
فشار p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
جلدV [l] |
|
|
ارتفاع H [میلی متر] |
260 |
14.1 |
19.3 |
24.1 |
29.5 |
34.5 |
39.4 |
20 |
|
220 |
18.2 |
24.4 |
30.5 |
37 |
43.2 |
49.1 |
17 |
|
|
180 |
21 |
28.2 |
35.3 |
42.6 |
49.7 |
56.8 |
14 |
|
|
140 |
23.1 |
31 |
38.7 |
46.5 |
54.3 |
61.9 |
11 |
|
|
100 |
24.4 |
32.3 |
40.4 |
48.7 |
56.8 |
64.7 |
7.2 |
|
به انواع دیگر فنر هوا گوومات اشاره داردFD 530-22:
| GUOMAT NO | ارجاع | شماره سفارش. | نیرو (پوند) | حداکثر OD (در) | ارتفاع طراحی (در) | قد | فرکانس محدودیت. [cpm] | ||
| 80 psi | 100 psi | حداقل | MAX | ||||||
| FD 530 22 311 | 311 FD 530-22 | 161326 | 6530 | 8170 | 15 | 9.8 | 3.3 | 12.2 | 108 |
| FD 530 22 316 | 316 FD 530-22 | 161327 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
| FD 530 22 321 | FD 530-22 321 | 161328 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
| FD 530 22 342 | 342 FD 530-22 | 161329 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
| FD 530 22 345 | 345 FD 530-22 | 161330 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
| FD 530 22 374 | FD 530-22 374 | 161331 | 6530 | 8170 | 15 | 9.8 | 3.3 | 12.2 | 108 |
توجه داشته باشید:
نصب قطعات یا کیت ها فقط باید توسط پرسنلی انجام شود که در نصب و راه اندازی صحیح سیستم های خودرویی تجربه دارند.شخصی که یک جز component یا کیت را نصب می کند ، وظیفه تعیین مناسب بودن قطعه یا کیت را برای یک کاربرد خاص نیز بر عهده دارد.
تولیدکنندگان و توزیع کنندگان مسئولیتی در قبال سو mis استفاده از این محصولات ندارند.مطمئن شوید که طبق دستورالعمل از آن استفاده کرده اید و مطمئن شوید که وسیله نقلیه یا تجهیزات مورد استفاده شما مناسب نیست زیرا وسایل و وسایل مختلف بسیار متفاوت است.تولیدکنندگان و توزیع کنندگان در قبال کالاهایی که در اینجا خریداری می کنید هیچ گونه مسئولیتی ندارند.
