| محل منبع: | گوانگدونگ چین |
| نام تجاری: | GUOMAT |
| گواهی: | ISO/TS16949:2009 |
| شماره مدل: | 2B7557 |
| مقدار حداقل تعداد سفارش: | 1pc |
|---|---|
| جزئیات بسته بندی: | جعبه کارتن قوی و یا به عنوان مشتریان نیاز دارند |
| زمان تحویل: | 2-8 روز کاری |
| شرایط پرداخت: | T / T، Western Union، Paypal یا دیگران |
| قابلیت ارائه: | در هفته 1000PCs |
| ماده: | صفحه پوشش فولادی، کوپلینگ لاستیکی | گودیر: | 2B14-383 / 2B14 383 |
|---|---|---|---|
| Contitech: | FD 530-35 | سنگ: | W01-358-7557 / W01 358 7557 / W013587557 |
| سوراخ گاز / ورودی هوا: | G1 / 4 | قطر ورق پوشش (عرض): | 289 میلی متر |
| ارتفاع فشرده: | 104 میلیمتر / 4.1 اینچ | وزن کلی با صفحات محکم: | 7.7 کیلوگرم |
| برجسته: | چشمه هوا کمک,قطعات تعلیق هوا |
||

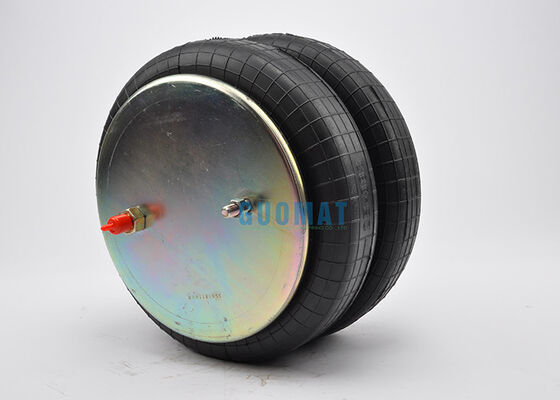

W01-358-7557 Firestone Goodyear 2B14-383 به FD530-35 Spring Air Industrial
| مرجع نصب شده | عدد | مرجع تولید کننده | عدد |
| شماره بلوروس Firestone | 0233-02 | شماره ریکو | 19983-01 |
| شماره قطعه Firestone | W01-358-7557 | شماره ریکو | (21AR، 74AR) |
| ContiTech | 161388 | تعلیق تامین کننده: SAF Holland | 90557203 |
| Contitech | FD 530-35 530 / FD53035543 | Histeer | 10316 |
| شماره Goodyear Bellows | 578923356 | SAF هلند | 90557203 |
| شماره بخش Goodyear | 2B14-383 / 2B14476 | واتسون و چالین | AS-0089 |
| توتیل | 1998301 | ||
| شماره سه مثلث | 6412 | تعلیق تامین کننده: SAF Holland | FSIP OEM: W016756799 |
| شماره بلورهای مثلث | 4530 |
ظرفیت بارگیری در 20 psig: 2،040 lbsf
ظرفیت بارگیری در 60 psig: 6،120 lbsf
ظرفیت بارگیری در 90 psig: 9،180 lbsf
دمای عملیاتی: 57Cº تا -54Cº
❶ مهره / کور مهره
پد بالا پیچ (مهره) دندان: 2 عدد X M12X1.75
فاصله مرکز پیچ از ورق پوشش بالا: 159 میلیمتر
اسکلینگ پوشش پایین (مهره) دندان: 2 عدد X M12X1.75
فاصله مرکز پیچ از ورق پوشش پایین: 159 میلیمتر
❷ گاز سوراخ / ورودی هوا / نصب هوا
سوراخ كربن / ورودی هوا: 1 / 4NPT، Stud / Stud Air Inlet ترکیبی
❸ پوشش پلاستیکی
قطر بالای پوشش صفحات (عرض): 289 میلیمتر
قطر پلاستیکی پوشش پایین (عرض): 289 میلیمتر
❹ بلومس لاستیک
بلبرینگ لاستیکی MAX قطر: 406 میلی متر
ارتفاع فشرده: 104 میلیمتر / 4.1 اینچ
حداکثر ارتفاع: 391 میلی متر
سکته مغزی: 287 میلیمتر
❺ بلوک ضربه گیر / بلوک بافر
با سپر سپر
❻ کمربند هوپ / کمربند حلقه
با کمربند چنگال: یک قسمت از کمربند چنگال
وزن کلی با صفحات محکم 7.7 کیلوگرم
جداسازی لرزش - مقادیر مشخصه پویا
ارتفاع طراحی H: توصیه می شود 285mm، حداقل 265mm
فشار p [bar] 345678 Vol V [l]
انواع اضافی در صورت درخواست نیروی (بار) [KN] 18.7 25.1 31.6 38.2 44.6 51.2
نرخ بهار [N / cm] 1770 2250 2700 3180 3640 4100
فرکانس طبیعی [Hz] 1.5 1.5 1.5 1.4 1.4 1.4
کاربرد پنوماتیک - مقادیر مشخصه استاتیک
نیروی F [kN]
فشار p [bar] 345678 حجم (l)
ارتفاع H [میلی متر] 320 14.9 20.4 25.9 32.0 37.6 43.7 26.0
280 18.5 24.5 31.0 38.1 45.0 51.7 23.2
240 21.1 28.0 35.5 43.3 50.3 57.9 20.5
200 23.1 30.7 38.5 47.1 54.8 62.8 17.5
M160 24.8 33.1 41.3 50.4 58.4 67.2 14.1
120 26.2 34.8 43.4 52.9 61.5 70.6 10.8
سایر انواع FD که GUOMAT دارند عبارتند از:
| گومات NO | ارجاع | شماره سفارش. | نیروی (پوند) | حداکثر OD (در) | ارتفاع طراحی (در) | ارتفاع | فرکانس عددی [cpm] | ||
| 80 psi | 100 psi | حداقل | MAX | ||||||
| FD 331 26 480 | FD 331-26 480 | 161030 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
| FD 331 26 514 | FD 331-26 514 | 161380 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
| FD 331 26 527 | FD 331-26 527 | 161381 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
| FD 331 26 541 | FD 331-26 541 | 161382 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
| FD 331 26 552 | FD 331-26 552 | 161383 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
| FD 530 22 311 | FD 530-22 311 | 161326 | 6530 | 8170 | 15 | 9.8 | 3.3 | 12.2 | 108 |
| FD 530 22 316 | FD 530-22 316 | 161327 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
| FD 530 22 321 | FD 530-22 321 | 161328 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
| FD 530 22 342 | FD 530-22 342 | 161329 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
| FD 530 22 345 | FD 530-22 345 | 161330 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
| FD 530 22 374 | FD 530-22 374 | 161331 | 6530 | 8170 | 15 | 9.8 | 3.3 | 12.2 | 108 |
| FD 530 30 449 | FD 530-30 449 | 161372 | 7480 | 9350 | 15.5 | 10.2 | 4.1 | 13.8 | 91 |
| FD 530 30 451 | FD 530-30 451 | 161373 | 7480 | 9350 | 15.5 | 10.2 | 4.1 | 13.8 | 91 |
| FD 530 30 518 | FD 530-30 518 | 161374 | 7480 | 9350 | 15.5 | 10.2 | 3.4 | 13.8 | 91 |
| FD 530 30 519 | FD 530-30 519 | 161375 | 7480 | 9350 | 15.5 | 10.2 | 4.1 | 13.8 | 91 |
| FD 530 30 532 | FD 530-30 532 | 161376 | 7480 | 9350 | 15.5 | 10.2 | 4.1 | 13.8 | 91 |
| FD 530 35 528 | FD 530-35 528 | 161386 | 7930 | 9910 | 16 | 11 | 3 | 15.4 | 84 |
| FD 530 35 530 | FD 530-35 530 | 161387 | 7930 | 9910 | 16 | 11 | 4.1 | 15.4 | 84 |
| FD 530 35 543 | FD 530-35 543 | 161388 | 7930 | 9910 | 16 | 11 | 4.1 | 15.4 | 84 |
| FD 530 35 544 | FD 530-35 544 | 161389 | 7930 | 9910 | 16 | 11 | 4.1 | 15.4 | 84 |
| FD 530 35 545 | FD 530-35 545 | 161390 | 7930 | 9910 | 16 | 11 | 4.1 | 15.4 | 84 |
